Hur gör elektriska kärnkomponenter påverka den totala effektiviteten hos transformatorer och induktorer?

Elektriska kärnkomponenter spelar en avgörande roll för att bestämma den totala effektiviteten hos transformatorer och induktorer. Så här påverkar de prestandan:

Magnetisk flödeshantering
Hög permeabilitet: Elektriska kärnmaterial, såsom kiselstål, är designade för att ha hög magnetisk permeabilitet, vilket gör att de effektivt kan kanalisera magnetiskt flöde. En kärna med hög permeabilitet minskar reluktansen hos den magnetiska kretsen, vilket möjliggör bättre koppling mellan primär- och sekundärlindningarna.

Väg för magnetiskt flöde: Kärnan ger en lågreluktansväg för magnetiskt flöde, vilket säkerställer att de flesta magnetfältlinjer som genereras av lindningarna passerar genom kärnan istället för att läcka ut i den omgivande luften. Detta förbättrar effektiviteten av energiöverföringen mellan spolarna.

Virvelströmsförlustminskning

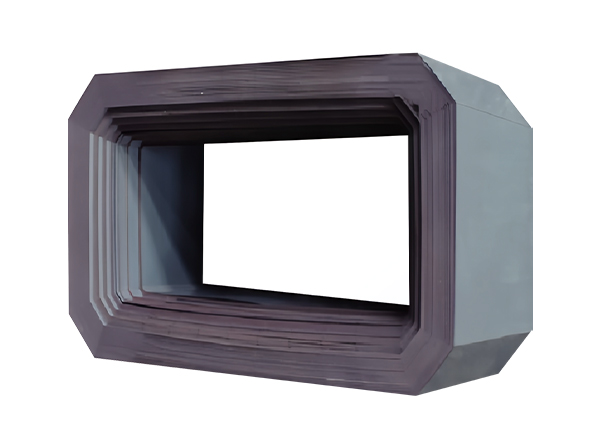

Laminerad konstruktion: Kärnor är ofta konstruerade av tunna, isolerade lamineringar snarare än solida bitar. Denna laminerade design hjälper till att minimera virvelströmmar, som är slingor av elektrisk ström som induceras inuti kärnmaterialet genom att magnetiska fält förändras. Genom att begränsa flödet av dessa strömmar minskar energiförlusterna, vilket förbättrar den totala effektiviteten.

Materialval: Valet av material med hög elektrisk resistivitet (som kiselstål) hjälper ytterligare till att minska virvelströmsförlusterna jämfört med konventionellt stål.

Hysteresförlustminimering
Magnetiska egenskaper: Hysteresförluster uppstår på grund av eftersläpningen av magnetiskt flöde i kärnmaterialet när magnetfältet ändras. Denna energi försvinner som värme. Användningen av högkvalitativa elektriska stål med optimerade magnetiska egenskaper hjälper till att minimera hysteresförluster, vilket ökar effektiviteten.

Behandling av kärnmaterial: Kornorienterat kiselstål, som har bearbetats för att rikta in sina korn i en specifik riktning, kan avsevärt minska hysteresförluster, särskilt i applikationer som transformatorer där magnetfälten övervägande är i en riktning.

Termisk stabilitet
Värmeavledning: Effektiva kärnmaterial hjälper till att hantera värme som genereras under drift. Överdriven värme kan leda till ökade förluster och minskad effektivitet. Kärnor utformade för att fungera vid lägre temperaturer kan bibehålla prestanda under längre perioder.

Värmeledningsförmåga: Valet av kärnmaterial påverkar värmeledningsförmågan, vilket är viktigt för att upprätthålla driftseffektiviteten och förhindra överhettning.

Frekvenssvar
Driftsfrekvens: Kärnmaterialet påverkar hur väl transformatorn eller induktorn presterar vid olika frekvenser. Tillämpningar med högre frekvens kan kräva material som är specifikt utformade för att minimera förluster vid dessa frekvenser (t.ex. amorft stål eller ferriter).

Kärnmättnad: Kärnan måste utformas för att fungera effektivt inom dess mättnadsgränser. Om kärnan mättas kan det leda till ökade förluster och minskad effektivitet.

Designöverväganden
Kärngeometri: Formen och konfigurationen av kärnan (t.ex. E-I, U-I, toroidal) kan påverka effektiviteten. Olika geometrier kan optimera den magnetiska kopplingen och minska förlusterna.

Isolering: Korrekt isolering mellan lamineringarna förhindrar kortslutningsvägar för virvelströmmar och förbättrar den totala effektiviteten.

Elektriska kärnkomponenter är avgörande för prestanda hos transformatorer och induktorer. De påverkar magnetflödeshanteringen, minskar energiförluster på grund av virvelströmmar och hysteres och hjälper till att upprätthålla termisk stabilitet. Rätt val av kärnmaterial och design kan leda till betydande förbättringar av effektiviteten hos dessa elektriska enheter, vilket bidrar till bättre energibesparing och prestanda i olika applikationer.
